Quạt trần công nghiệp hiện là một trong những thiết bị đem lại hiệu quả làm mát và thông gió hàng đầu. Với sải cánh lớn và tiết kiệm điện, quạt trần công nghiệp hứa hẹn đem lại sự thoải mái và tiện nghi cho không gian của bạn. Vậy lắp đặt quạt trần công nghiệp có khó không? Có những lưu ý gì để lắp đặt quạt trần công nghiệp an toàn và hiệu quả? Hãy theo dõi ngay bài viết dưới đây!

Một số lưu ý trước khi lắp đặt quạt trần công nghiệp



Trước khi bắt đầu lắp đặt quạt trần công nghiệp, hãy khảo sát xem cấu trúc của mái nhà và vị trí quạt có đáp ứng được các nguyên tắc an toàn hay không bằng cách xác nhận các yêu cầu sau:

  • Quạt trần được lắp trên dầm chữ I chế tạo, phổ biến trong các nhà thép, có thể chịu được gấp đôi trọng lượng của quạt.

  •  Quạt được lắp với cao độ so với sàn hoàn thiện ≥ 3 (mét).

  •  Khu vực lắp đặt quạt không có các vật cản như đèn chiếu sáng, dây cáp điện, hoặc các bộ phận hệ thống cấu trúc của tòa nhà. Bộ phận quay cánh quạt phải cách tất cả các vật cản xung quanh ≥ 30 (cm).

Ở các khu vực dễ cháy liên quan đến phòng chống cháy nổ, phải được sự cấp phép thẩm duyệt của Công an phòng cháy chữa cháy.

Nếu cần thông tin, hãy liên hệ với phòng dịch vụ khách hàng của Greentec để được hỗ trợ các thắc mắc liên quan.

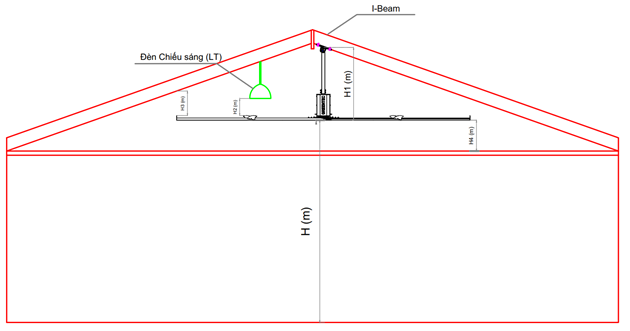

Bảng minh họa khảo sát vị trí lắp đặt và khoảng cách với các vật cản xung quanh của quạt.

Các khoảng cách phải được đảm bảo đúng tiêu chuẩn kỹ thuật để quạt hoạt động an toàn và đạt hiệu quả cao nhất.



Đường kính quạt D (m)

Cao độ từ sàn nhà đến quạt H (m)

Khoảng cách tối thiểu H1 (m)

Khoảng cách vật cản H2 (m)

Khoảng cách vật cản H3 (m)

Khoảng cách vật cản H4 (m)

6 ~ 7,3 m

3 ~ 8,5 m

≥ 1,2 m

≥ 0,3 m

≥ 0,25 m

≥ 0,25 m

5 ~ 6,0 m

3 ~ 7,5 m

≥ 1,2 m

≥ 0,3 m

≥ 0,25 m

≥ 0,25 m

4 ~ 5,0 m

3 ~ 7,0 m

≥ 1,2 m

≥ 0,25 m

≥ 0,25 m

≥ 0,25 m

2,5 ~ 4,0 m

3 ~ 7,0 m

≥ 1,0 m

≥ 0,25 m

≥ 0,25 m

≥ 0,25 m

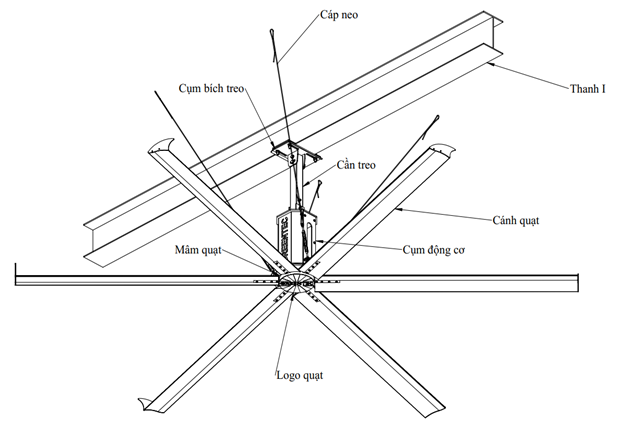

Hướng dẫn lắp đặt quạt trần công nghiệp chi tiết

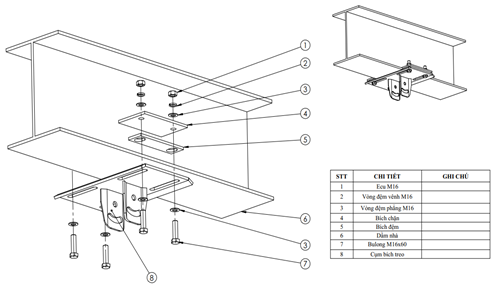

Lắp đặt cụm bích treo

Các bộ phận được lắp ghép, siết chặt bằng bulong M16. Căn chỉnh cụm bích treo cân đối ở giữa dầm I để trọng lực quạt được đảm bảo.

bIo8OI7XMwTKjj9i9H8JGme7 JqoULVVoCO9HLv2DqUtuiHlabG33TfnS7UQdVF9nBCVeuWuPL7TqBTp sqN07RwKNXuQWMMpqGrT1UAosTqNsDDz4p A7jzrqJBqZoCzpZorqNQnenkqsof5UGs6Zw

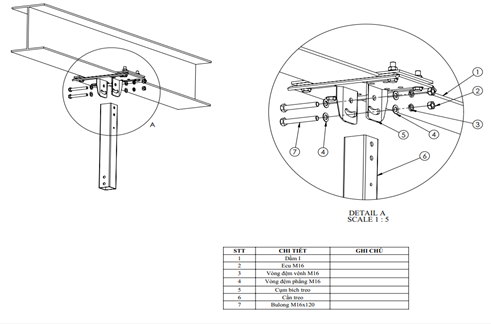

Lắp thanh treo quạt

Thanh treo quạt kích thước 75x75x3,5mm. Chiều dài tùy thuộc vào cao độ lắp quạt của từng quạt, phải được căn chỉnh bằng thước thủy (Li-vô).

quat-tran-cong-nghiep-greentec



Lắp cụm động cơ quạt

Trọng lượng của 1 bộ Cụm động cơ khoảng ~55kg, nên phải có ít nhất 2 người thực hiện công việc. Lưu ý phải căn chỉnh thăng bằng bằng thước thủy (Li-vô).

JtyKc79VW01i73OvmGoVQ7oz9gu R316seUzV5XyIvNmx5kViXfOsfad3V3PiuIxHj cTYWy6aSQvg vOb8Fs8bSFrKTkUq98 LhjYZ5vbjQ6p

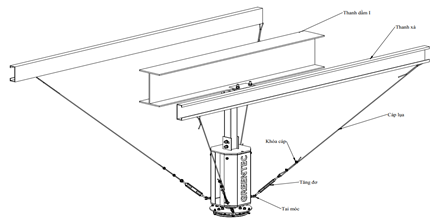

Lắp đặt dây cáp an toàn chống rung lắc

Lắp Dây cáp thép D6 theo 4 hướng cân đối và chếch 1 góc 45⁰ so với phương thẳng đứng của quạt. Siết chặt khóa cáp và Xoay tăng đơ để kéo tăng dây cáp cho căng đều và quạt không bị nghiêng.

IyK78L ZGjpFlQgVv6jVIH7zj6LlE8IrQmZIKVMXkqm2x6hOaGh042b1QLi0Qo2XQRpUrWXiXdL4SM0JuaBLVFC7pBYCUvFm cuPOKuc2Jzs8XBG0y0uGDFvySul9V5pTlfAUwpS zUkJJ2nfiD77UebcoHAGEX76v3oG4qGqqV3fCA

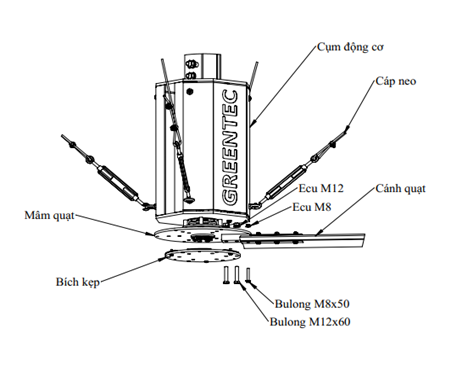

Lắp cánh quạt

Thực hiện lắp đặt cánh quạt phải có ít nhất 2 người thực hiện, khi gá lắp Cánh quạt phải được ghép đối xứng nhau trong quá trình lắp đặt. Hãy siết thật chặt các bulong lắp cánh quạt.

lap-dat-quat-tran-cong-nghiep

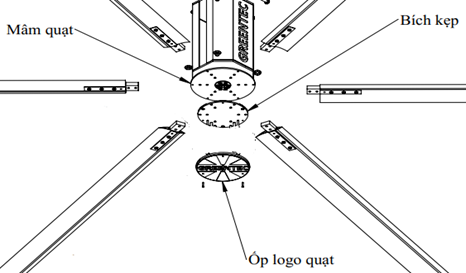

Lắp tấm ốp logo quạt

Lắp tấm ốp logo quạt dưới cùng bằng 3 bộ bulong M6.

lap-dat-quat-tran-cong-nghiep

Yêu cầu an toàn khi lắp đặt

Để giảm rủi ro có thể gây nguy hiểm cho người lắp đặt hay sử dụng, hãy theo dõi những điều cần thiết sau đây:

  • Công việc lắp đặt và cấp điện vận hành quạt phải được thực hiện và giám sát bởi những người có chuyên môn kỹ thuật phù hợp với từng lĩnh vực làm việc.

  •  Trang bị đầy đủ bảo hộ lao động và làm việc theo quy định về luật an toàn lao động.

  • Lắp đặt quạt trần công nghiệp trực tiếp tại vị trí cấu trúc mái nhà có thể chịu được trọng lượng gấp đôi của quạt.

  • Khi cắt hoặc khoan vào tường hay trần nhà, không được làm hỏng các hệ thống dây điện và các thiết bị ẩn bên trong.

  • Quạt trần Greentec phải được lắp đặt với các bộ phận được đánh dấu để đúng chuẩn với cấu tạo thiết kế của quạt, các bộ phận không được thay thế,

  • Không uốn cong các cánh quạt khi lắp đặt hoặc bảo dưỡng, không để vật thể lạ chèn vào giữa các cánh quạt đang quay.

  • Không được vận hành quạt khi các dây điện, điện cáp điều khiển kết nối với quạt bị lỏng hoặc hư hỏng,

  • Trước khi bảo dưỡng hoặc vệ sinh quạt, hãy tắt nguồn điện ở tủ điều khiển và khóa các bị trí nguồn điện kết nối tới quạt, treo các thiết bị cảnh báo như thẻ, bảng chỉ dẫn để tránh việc vô tình bật nguồn điện.

Việc Hãy sử dụng quạt theo đúng chức năng của Quạt trần công nghiệp Greentec. Nếu bạn cần thông tin tư vấn hãy liên hệ ngay với Hotline của chúng tôi 0978889922.
